JDS SOMMER Engineering-Daten & BIM-Konvertierung
+49 (0)69 / 905 469-0 Angebot anfordern

3D-BIM-Modellierung, jetzt ganz einfach!

Wir machen aus Laserscans, Punktwolken und 2D-Bestandsplänen strukturierte 3D-BIM-Modelle: Wände, Decken, Öffnungen, Gebäudetechnik und Anlagen als intelligente Bauteile mit exakten Maßen. Bereit für Planung, Sanierung und Facility Management, von einer einzelnen Etage bis zum kompletten Gebäude oder zur Industrieanlage, und Maschinenteile in präzisem 3D-CAD.

Anfrage starten 3D- & BIM-Leistungen ansehen
  • LOD 500Detaillierungsgrade ab LOD 100
  • 5Disziplinen, von Architektur bis Anlagenbau
  • 250 €pro Maschinenteil in 3D-CAD, ab
standort_scan.e57 → gebaeude_LOD300.rvt

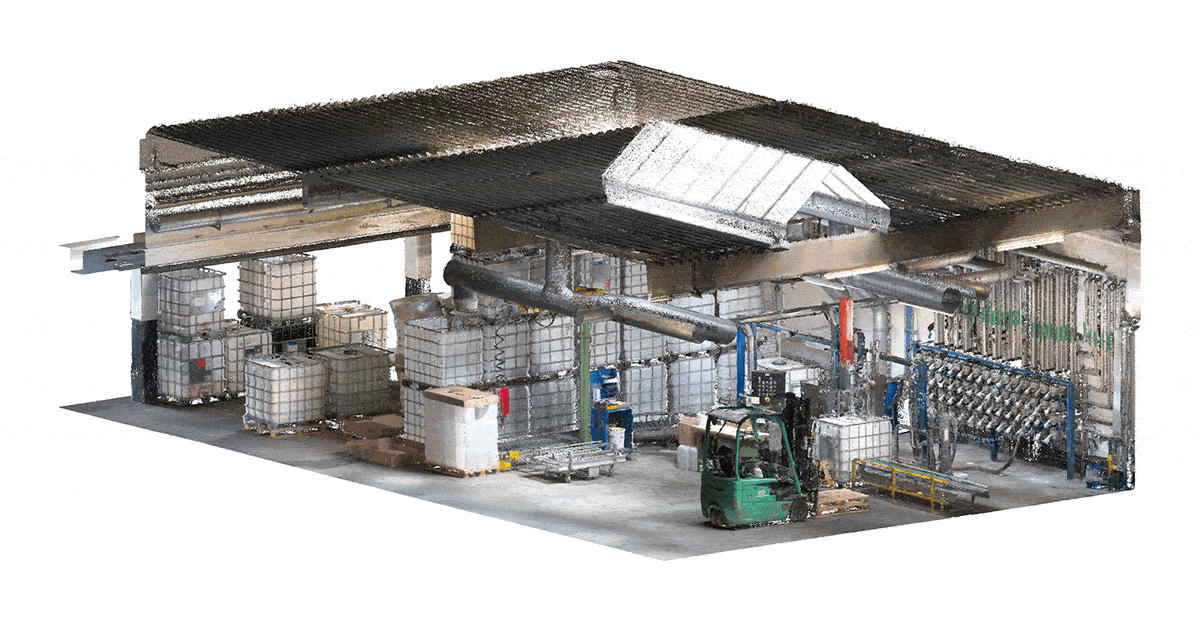

Animation: Ein 3D-Bestandsmodell einer Industriehalle entsteht aus einem Laserscan, mit Dach, Oberlicht, Rohrleitungen und Regalen

So funktioniert es

Vom Scan oder Plan zum strukturierten BIM-Modell.

  1. 01

    Daten senden

    Senden Sie uns Ihre Punktwolke oder Bestandspläne, oder informieren Sie uns über das zu scannende Gebäude.

  2. 02

    Laserscan

    Partner-Vermesser scannen das Gebäude per Laser, oder wir arbeiten mit Ihrer eigenen Punktwolke. Bauteile bis 150 cm scannen wir im eigenen Haus.

  3. 03

    BIM-Modell

    Wir modellieren in Revit, Allplan oder Archicad, im LOD und nach den BIM-Richtlinien, die Sie vorgeben.

  4. 04

    Modell erhalten

    Sie erhalten das Modell termingerecht als RVT, IFC oder im vereinbarten Format, auf Wunsch mit abgeleiteten Plänen.

  5. 05

    Rechnung

    Wir senden Ihnen alle Daten und Objekte zurück und stellen die Leistung gemäß Angebot in Rechnung.

Nicht nur eine Punktwolke: ein strukturiertes BIM-Modell.

Wir machen aus Laserscans, Punktwolken und Plänen BIM-Modelle mit intelligenten, exakt bemaßten Bauteilen.

Entdecken Sie Scan-to-BIM, CAD-to-BIM, Bestands-BIM, Industrieanlagen und 3D-CAD & Reverse Engineering.

3D- & BIM-Leistungen

Von Punktwolken und Zeichnungen zu BIM und 3D-CAD.

Fünf Leistungen für Gebäude, Industrieanlagen und Bauteile – je nachdem, welche Daten vorliegen und wofür das Modell gebraucht wird.

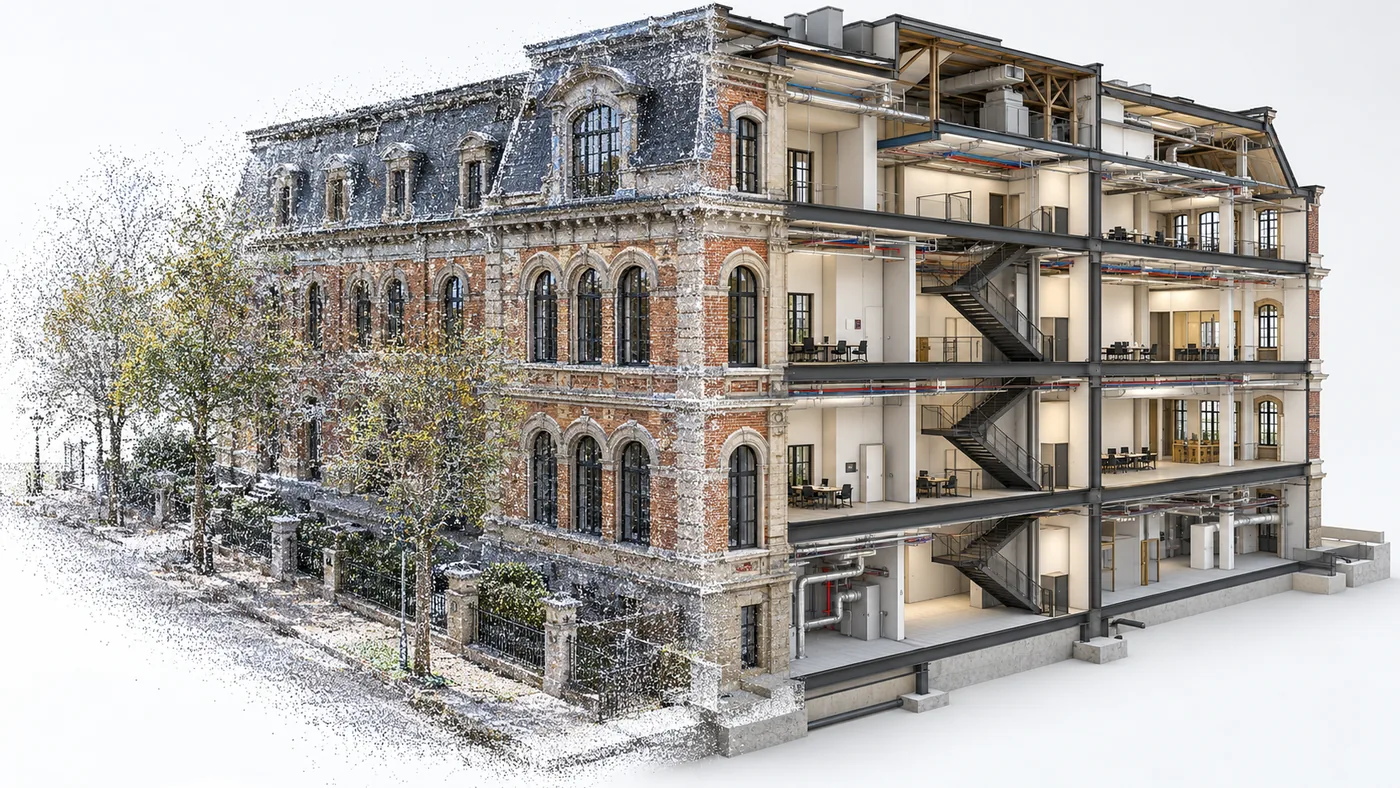

Punktwolke eines historischen Gebäudes, die in ein aufgeschnittenes 3D-BIM-Modell übergeht 01

Scan-to-BIM

Von der Punktwolke zum strukturierten BIM-Modell

Überführen Sie registrierte Punktwolken und Laserscan-Daten in detaillierte 3D-BIM-Modelle des erfassten Gebäudes oder der Anlage – nach den abgestimmten Modellierungsanforderungen.

Wir arbeiten mit

  • Registrierte Punktwolken
  • Terrestrische Laserscan-Daten
  • Scandaten und Referenzen vom Vermesser

Was Sie erhalten

  • 3D-BIM-Gebäudemodelle
  • Modellierte Architekturelemente im abgestimmten Umfang
  • Detaillierungsgrad nach Projektanforderungen
  • Revit / RVT
  • IFC
  • Allplan
  • Archicad
Scan-to-BIM anfragen

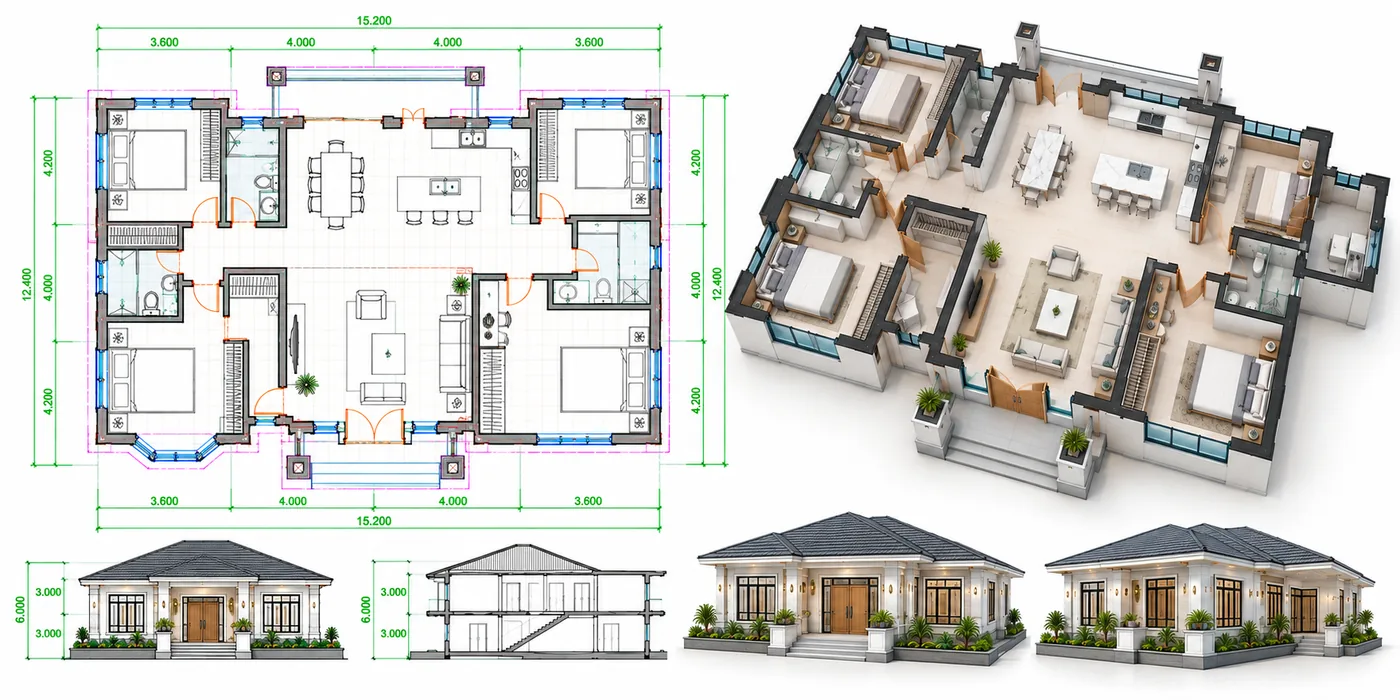

2D-Grundriss und Ansichten neben dem daraus erstellten 3D-BIM-Modell 02

CAD-to-BIM-Modellierung

Von 2D-Bestandsplänen zum 3D-BIM-Modell

Wandeln Sie vorhandene 2D-CAD-Zeichnungen und Gebäudepläne in strukturierte 3D-BIM-Modelle um – aus Zeichnungsinformationen werden modellierte Bauteile.

Wir arbeiten mit

  • DWG-, DXF- und DGN-Zeichnungen
  • Grundrisse, Schnitte und Ansichten
  • Vorhandene PDFs und gescannte Pläne, sofern geeignet

Was Sie erhalten

  • 3D-BIM-Modelle auf Basis der gelieferten Zeichnungen
  • Modellierte Wände, Decken, Türen und Fenster nach Absprache
  • Aus dem Modell abgeleitete 2D-Ansichten, sofern im Leistungsumfang
  • Revit / RVT
  • IFC
  • Allplan
  • Archicad
CAD-to-BIM anfragen

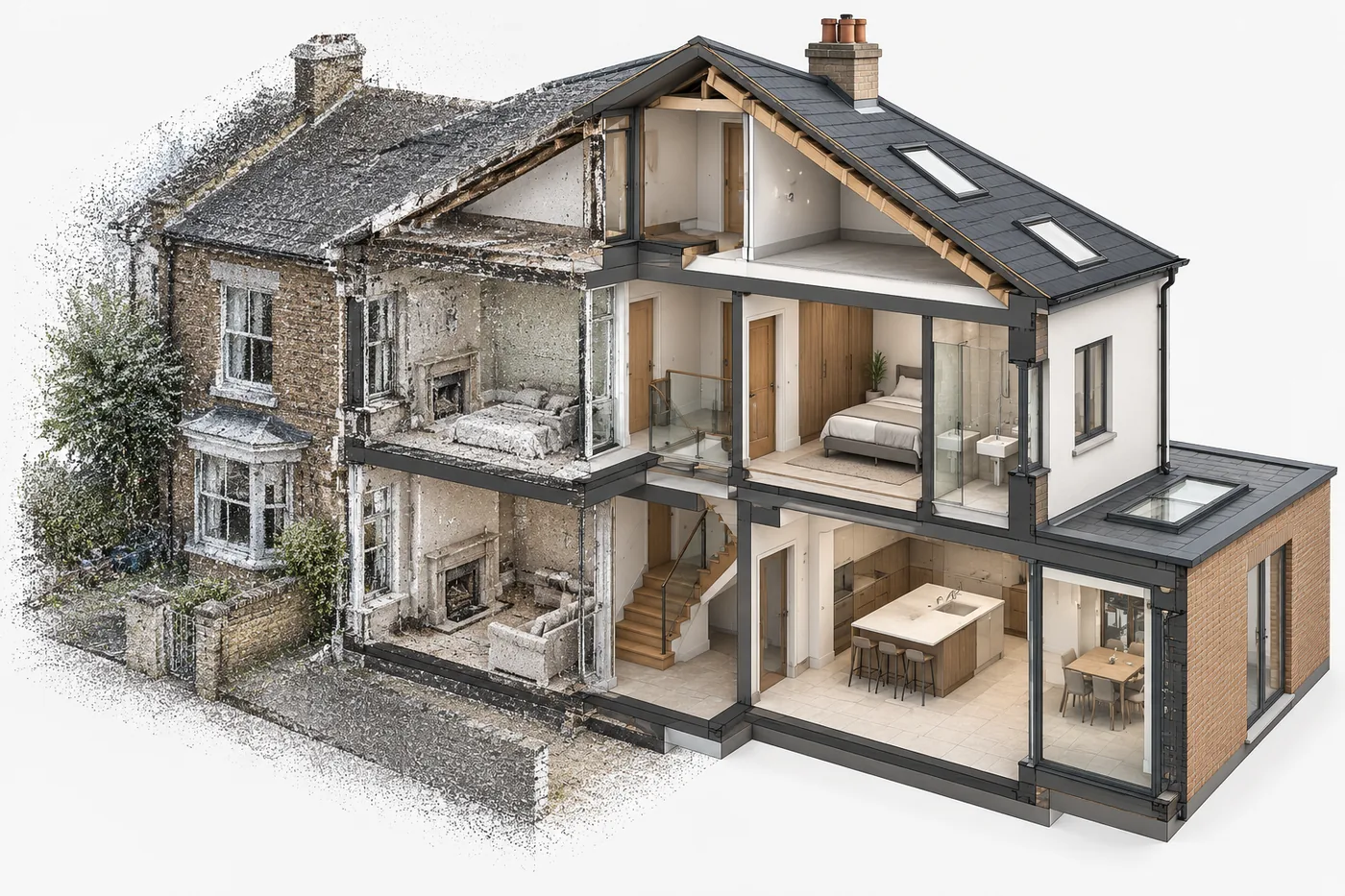

Punktwolke eines Hauses, die in ein aufgeschnittenes Bestands-BIM-Modell übergeht 03

Bestands-BIM-Modellierung

Digitale Modelle des Bestands

Entwickeln Sie BIM-Modelle, die den Bestand eines Gebäudes oder einer Anlage abbilden – auf Basis vorhandener Vermessungsdaten, Punktwolken und Bestandsunterlagen.

Wir arbeiten mit

  • Registrierte Punktwolken und Laserscans
  • Vorhandene Gebäudezeichnungen
  • Vermessungsdaten und Projektreferenzen

Was Sie erhalten

  • 3D-BIM-Bestandsmodelle
  • Gebäudegeometrie und Bauteile des Bestands im abgestimmten Umfang
  • Digitale Modelldaten für die weitere Planung und Dokumentation
  • Revit / RVT
  • IFC
  • Weitere abgestimmte Formate
Bestands-BIM anfragen

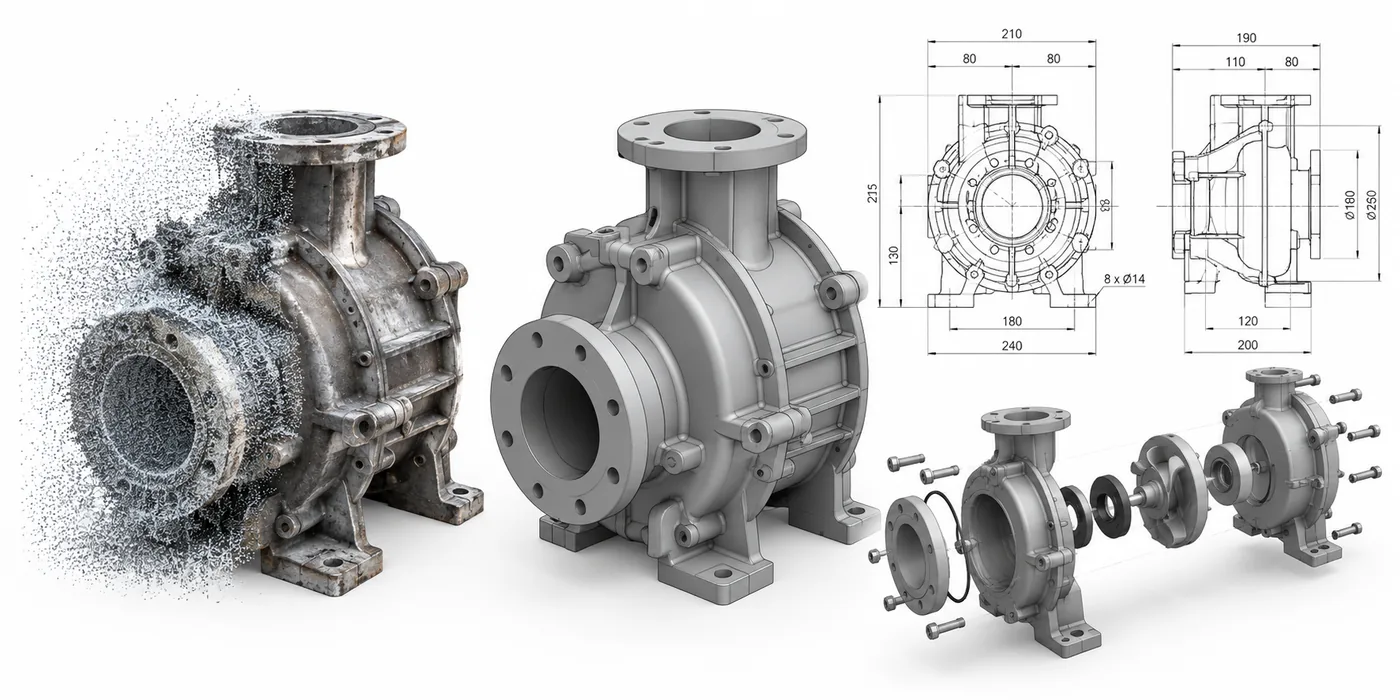

Gescanntes Pumpengehäuse neben seinem 3D-CAD-Modell, Explosionsdarstellung und Konstruktionszeichnungen 04

3D-CAD-Modellierung & Reverse Engineering

Von gescannten Objekten und Konstruktionszeichnungen zu 3D-CAD

Erstellen Sie strukturierte 3D-CAD-Modelle von Bauteilen und anderen technischen Objekten aus vorhandenen Scandaten, Referenzgeometrien oder Konstruktionszeichnungen – je nach Projektanforderung.

Wir arbeiten mit

  • 3D-Scandaten und Punktwolken
  • STL-Netze, sofern geeignet
  • Vorhandene Konstruktions- oder Fertigungszeichnungen

Was Sie erhalten

  • 3D-CAD-Geometrie für den abgestimmten Einsatzzweck
  • Modelle für Konstruktion, Änderung oder weitere Engineering-Arbeiten
  • Native oder Austauschformate nach Projektabsprache
  • STEP / STP
  • IGES / IGS
  • Weitere abgestimmte Formate
3D-CAD-Modellierung anfragen

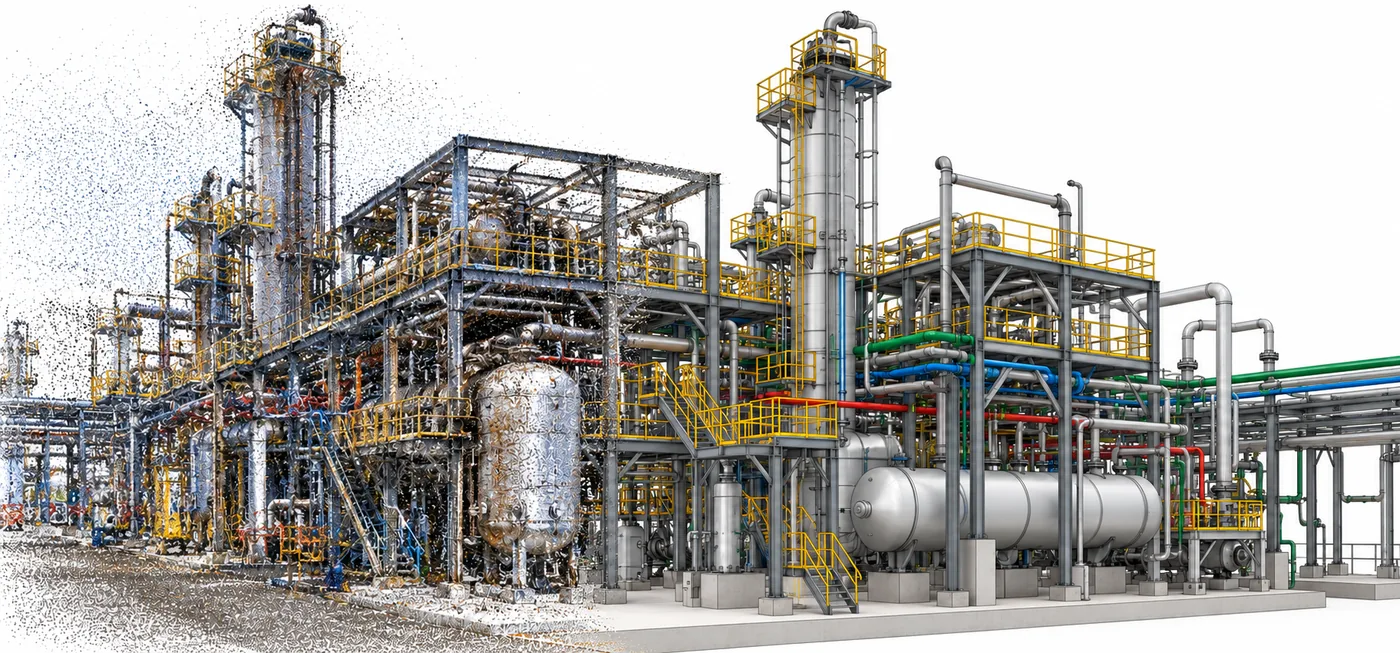

Punktwolke einer Prozessanlage, die in ein 3D-Modell mit Stahlbau, Behältern und farbcodierten Rohrleitungen übergeht 05

Modellierung von Industrieanlagen & technischen Installationen

3D-Modelle für Industriegebäude und technische Anlagen

Entwickeln Sie 3D-CAD-/BIM-Modelle von Industrieanlagen und technischen Installationen aus vorhandenen Scandaten und Zeichnungen – mit Modellinhalten nach dem vereinbarten Projektumfang.

Wir arbeiten mit

  • Punktwolken und Laserscans
  • Vorhandene Anlagenpläne und technische Zeichnungen
  • Referenzen zu Ausrüstung, Rohrleitungen und Installationen

Was Sie erhalten

  • 3D-Modelle von Anlagen und technischen Umgebungen
  • Tragwerks- und Architekturelemente, sofern vorgegeben
  • Geometrie von Ausrüstung und Rohrleitungen im abgestimmten Umfang
  • Revit / RVT
  • IFC
  • Weitere abgestimmte CAD-Formate
Industrieprojekt besprechen

Modellierung nach Fachdisziplin

Architektur, Tragwerk und Gebäudetechnik.

Jede Fachdisziplin als eigenes Modell oder zusammengeführt in einem koordinierten Modell, nativ in Revit, Allplan oder Archicad und nach Ihren BIM-Richtlinien.

  1. 01

    Architektur

    Wände, Decken, Dächer, Treppen, Türen, Fenster und Fassaden, mit Räumen, Flächen und Oberflächen.

  2. 02

    Tragwerk

    Tragende Wände, Stützen, Träger, Decken und Fundamente als Tragwerksmodell.

  3. 03

    MEP

    Technische Gebäudeausrüstung für Heizung, Lüftung, Elektro und Sanitär: Rohre, Kabeltrassen, Einbauten und Steigleitungen.

  4. 04

    HVAC

    Lüftungsgeräte, Kanalnetze, Luftauslässe sowie Heiz- und Kälteanlagen, geführt wie gebaut.

  5. 05

    Anlagen

    Industrieanlagen mit Ausrüstung, Pumpen, Ventilen, Armaturen und Rohrleitungen.

Sie benötigen eine Fachdisziplin oder alle? Wir legen den Modellumfang gemeinsam mit Ihnen fest.

Ihr Modell besprechen

Warum BIM, warum wir

Wir senken die Einstiegshürde für BIM.

BIM hält ein vollständiges, datenbasiertes 3D-Modell eines Gebäudes oder einer Anlage vor, das nicht nur die Geometrie, sondern alle Informationen für Planung, Bau und Betrieb enthält. Es verbessert die Kollisionsprüfung und ist die Grundlage für effiziente Sanierung, Umbauten und Facility Management bis hin zum digitalen Zwilling.

Die Hürde ist die Erfassung und Modellierung bestehender Gebäude, die Zeit und Geld kostet. Mit der langjährigen Erfahrung unseres CAD-Teams sind wir auf präzise, kostengünstige und schnelle 3D-BIM-Modellierung spezialisiert, nativ in Revit, Allplan und Archicad.

  • Für Vermesser

    Sie konzentrieren sich auf das 3D-Scanning vor Ort; wir machen aus Ihren Punktwolken bearbeitbare BIM-Modelle.

  • Für Ingenieurbüros

    Sparen Sie Zeit und Kosten: Wir übernehmen den zeitintensiven Modellierungsschritt mit optimierten Methoden.

  • Auch aus 2D-Plänen

    Vorhandene 2D-Grundrisse, Schnitte und Ansichten als Ausdruck oder DWG sind vollwertiges Ausgangsmaterial.

  • Gebäudetechnik

    Modelle von Anlagen mit Ausrüstung, Armaturen und Rohrleitungen, auch für die detaillierte TGA-Planung.

Richtpreise

3D-CAD-Leistungen auf einen Blick.

  • 3D-CAD-Modellierung eines Maschinenteils bis 40 cm Kantenlängeab 250 €
  • 3D-Modellierung eines Wohn- oder Bürogebäudes zur Bestandsaufnahmeauf Anfrage
  • 3D-Modell eines Verkehrsterminals, z. B. eines U-Bahnhofsauf Anfrage
  • 3D-Modell einer Kraftwerkshalle mit Rohrleitungenauf Anfrage

Alle Preise zzgl. MwSt. Kostenlose Beratung und ein individuelles Angebot für jedes Projekt.

Wir arbeiten mit

  • Laserscan-Punktwolken
  • STL-Daten
  • 2D-Bestandspläne
  • 2D-CAD-Dateien
  • Konstruktionszeichnungen
  • Fotos
  • Physische Bauteile

Wir liefern

  • Revit RVT
  • IFC
  • Allplan
  • Archicad PLN
  • IGES / IGS
  • STEP / STP
  • SolidEdge
  • Inventor
  • Abgeleitete 2D-Pläne

Die Konvertierung in weitere 3D-Formate ist auf Anfrage möglich.

FAQ · 3D-Modellierung

Fragen zur 3D- & BIM-Modellierung.

Was wir von Ihnen brauchen und was Sie zurückbekommen.

Noch Fragen? Rufen Sie an: +49 (0)69 / 905 469-0 oder schreiben Sie an info@jds-sommer.de.

Mit welchen Ausgangsdaten können Sie arbeiten?

Laserscan-Punktwolken, STL-Daten, 2D-Bestandspläne als Ausdruck oder DWG-Datei, Konstruktionszeichnungen und Fotos. Bei Maschinenteilen können Sie uns auch einfach das physische Bauteil senden.

Scannen Sie Gebäude vor Ort?

Für Gebäude und Industrieanlagen arbeiten wir mit Vermessungs- und Ingenieurbüros zusammen, die das 3D-Laserscanning vor Ort durchführen. Sie senden uns die Punktwolken, und wir liefern das bearbeitbare 3D-CAD- oder BIM-Modell. Maschinenteile und Objekte bis 150 cm scannen wir im eigenen Haus.

Welche Software und Formate liefern Sie?

Für Gebäude: natives Autodesk Revit (RVT und IFC), Allplan und Archicad (PLN). Für Bauteile: IGES/IGS und STEP/STP sowie SolidEdge und Autodesk Inventor. Die Konvertierung in weitere 3D-Formate ist auf Anfrage möglich.

Welchen Detaillierungsgrad (LOD) können Sie modellieren?

Alles von LOD 100 bis LOD 500. Sie legen den Detaillierungsgrad und damit die Genauigkeit Ihres Modells fest, einschließlich Bauteilen wie Wänden, Decken, Treppen, Fenstern und Türen mit ihren Eigenschaften.

Können Sie mit unseren BIM-Richtlinien und Revit-Familien arbeiten?

Ja. Wir richten uns nach Ihren Vorgaben und BIM-Richtlinien, einschließlich Ihrer Revit-Familien und Vorlagen für Revit, Allplan oder Archicad.

Können Sie 2D-Pläne aus dem 3D-Modell ableiten?

Ja. Ansichten, Schnitte, Grundrisse und Perspektiven lassen sich aus unseren volumenorientierten 3D-Modellen ableiten, die exakte Maße, Flächen und Volumen enthalten.

Was kostet die 3D-Modellierung?

Die 3D-CAD-Modellierung eines Maschinenteils bis 40 cm Kantenlänge beginnt bei 250 € zzgl. MwSt. Gebäude, Terminals und Anlagenhallen kalkulieren wir individuell. Beratung und Angebot sind kostenlos.

Außerdem: Kernleistung 01

Ausgangspunkt Zeichnungen? 2D-CAD-Digitalisierung.

Exakte Digitalisierung großformatiger Zeichnungen und Bestandspläne in DWG, DXF, DGN oder Allplan, ab 49 € pro A0-Zeichnung.

Kostenlose Beratung!

Erzählen Sie uns von Ihrem Objekt oder Gebäude. Wir beraten Sie.

Rufen Sie uns an oder senden Sie uns eine E-Mail mit Ihrer Anfrage. Wir erstellen Ihnen kostenlos ein individuelles Angebot.

Anfrage starten +49 (0)69 / 905 469-0
